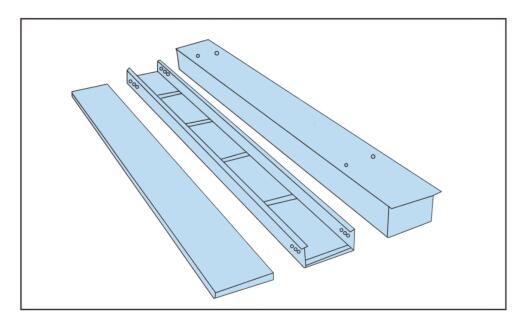

大跨距式桥架

大跨距电缆桥架是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。与铁制桥架相比，具有使用寿命长（一般设计寿命为二十年）、安装方便且成本低（比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长）、切割方便、不需维护等优越性。
大跨距电缆桥架正确的安装与维护，直接影响它的使用与安全性。
1、 桥架高度为50、100时每端各6只连接孔，高度为150、200时每端各12只连接孔。
2、 支撑间距：支撑间距应小于等于载荷曲线允许载荷和支撑跨距。
3、 桥架宽度：选择电缆桥架的宽度时，应留有一定的备用空位，以便为今后增添电缆用。
4、 隔开敷设：当电力电缆和控制电缆较少时，可以在同一电缆桥架安装，但中间须用隔板将电力电缆和控制电缆隔开敷设。
5、 电缆固定：汇线桥架水平敷设时，桥架之间的连接应尽量设置在跨距1/4处。水平走向的电缆每隔2米左右固定一下，垂直走向的电缆每隔1.5米左右固定一下。
